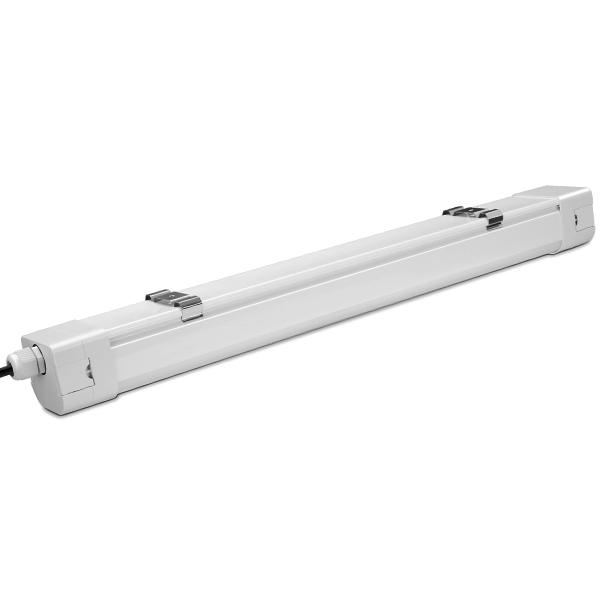

Pack de 6x Réglettes LED étanches connectables - Série EASY-LINK - Version POWER - Puissance ajustable 20 / 25 / 30 / 40 Watts - 5600 Lumens - 140 Lumens/Watt - 122 x 7 x 6 cm - Angle 120° - IP65 - 4000K - Transformateur OSRAM - Garantie 5 ans

219,00 € HT

(262,80 € TTC)

Référence

PACK DE 6 RÉGLETTES EASY LINK 120CM - PUISSANCES AJUSTABLES !


Télécharger la Fiche Technique PDF


Consultez le manuel d'utilisation




Téléchargez les fichiers IES

Installateurs / Revendeurs : Présentez le produit de manière neutre, téléchargez la fiche technique au format NEUTRE (sans inscriptions nous concernant)

Téléchargez la fiche technique format NEUTRE

Ces réglettes LED connectables de la série EASY-LINK produisent une efficacité lumineuse exceptionnelle grâce à la qualité de ses LED Bridgelux. Ce luminaires offre en plus une puissance réglable de 20 W– 25W – 30W à 40W suivant vos besoins. Il s’agit de la version POWER d’une longueur de 120cm, montable en saillie avec possibilité de lier jusqu’à 60 lampes.

Design compact et élégant

Idéal pour les endroits avec des exigences d’éclairage de grande qualité. Ce réglette LED étanche fait partie de version POWER proposant une puissance sélectionnable entre 20W et 40W. La lampe présente un aspect ergonomique tout en élégance qui s’adapte parfaitement à tous les usages dans le cadre professionnel. Le luminaire est étanche avec un niveau de protection élevé IP65. Il peut être utilisé dans les zones humides comme les entrepôts, parking ou sous-sol en toute sécurité.

Montage en surface ou en rangée continue

Les luminaires étanches EASY-LINK conviennent parfaitement au remplacement de vos lampes linéaires traditionnelles. A puissance équivalente, elles garantissent un rendement largement supérieur tout en réduisant vos coûts en énergie. La lampe s’installe en surface. Vous pouvez facilement lier plusieurs réglettes en série grâce aux embouts de connexions sans vis situées aux extrémités de chaque lampe. Ce luminaire est dotée nativement de transformateur OSRAM. Il s’agit d’une technologie fiable qui permet d’alimenter correctement la réglette et de délivrer une luminosité maximale tout en préservant la durée de vie de la lampe.

Puissance ajustable : 20 / 25 / 30 / 40 Watts

Lumens :

- 2800 Lumens (20 Watts)

- 3500 Lumens (25 Watts)

- 4200 Lumens (30 Watts)

- 5600 Lumens (40 Watts)

Lumens/Watt : 140 Lumens/Watt

Angle : 120°

Norme : IP65

RA > 80

PF > 0.95

THD < 15

Protection à l'impact : IK08

Différences de couleur perceptibles (SDCM) < 6

Couleur d'éclairage : 4000k

Tension d'alimentation : 220-240V

Fréquence : 50 - 60Hz

Durée de vie minimum : 50 000 Heures

Matériau : Plastique + Aluminium

Transformateur : OSRAM

Efficacité de transformateur > 90%

Protection contre les surtensions : 2KV

Température de fonctionnement : -20°C / +40°C

Dimensions : 1221 x 74 x 64 mm

Type de LED : BRIDGELUX

Conductivité thermique : 226 W/m·K

Poids : 1.75kg

Protection : OTP, OCP, OVP, SCP

Certification : CE & ROHS, UL, DLC, FC, TUV

Mesure de luminaires : LM-79, LM-80 et TM-21

Garantie : 5 ans

Nombre de réglettes pour branchement maximum en série : 60 unités



Instruction de montage STANDARD

1. Ouvrez les crochets des bouchons.
2. Retirez le bouchon.

3. Tirez les fils  à travers le starter et serrez-les.
4. Connectez le câble bleu à "N” et le câble marron à "L”, vert-jaune au conducteur de terre.

5. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.

6.Coupez le courant pour installer un autre luminaire

 7. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.

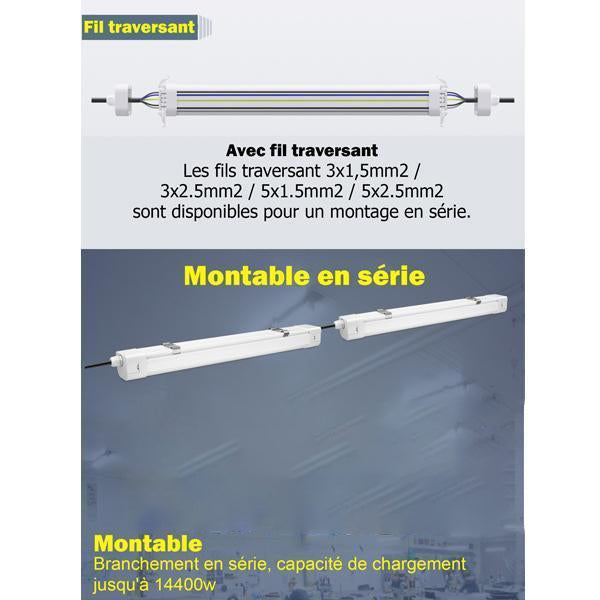

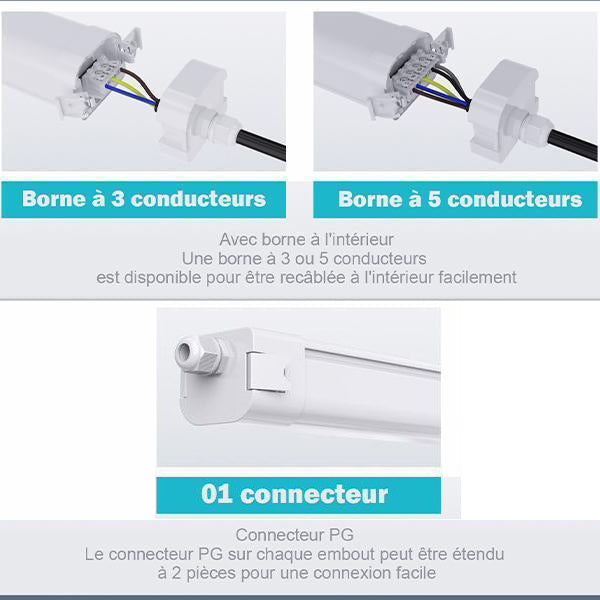

Comment assembler deux lampes Easy Link ?

1. Ouvrez le couvercle en relâchant les crochets des deux côtés

2. Reculez le capot

3. Passez le câble à travers la borne hermétique

4. Installez le câble électrique sur les connecteurs appropriés (raccord rapide). Marron - L (fil de phase), jaune - vert - de terre, bleu - N (fil neutre)

5. Fermez le couvercle en le poussant vers le bas.

6. Fermez les crochets jusqu'à ce que  vous entendiez un clic.

7. Serrez le crochet hermétique sur le fil.

8. Vérifiez que le crochet hermétique est bien serré pour éviter tout déplacement et pour ne pas faire entrer l'eau.

PHOTOS EN UTILISATION

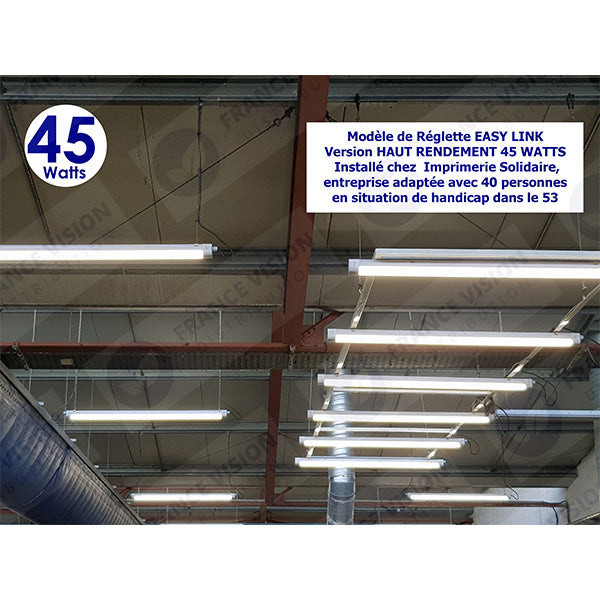

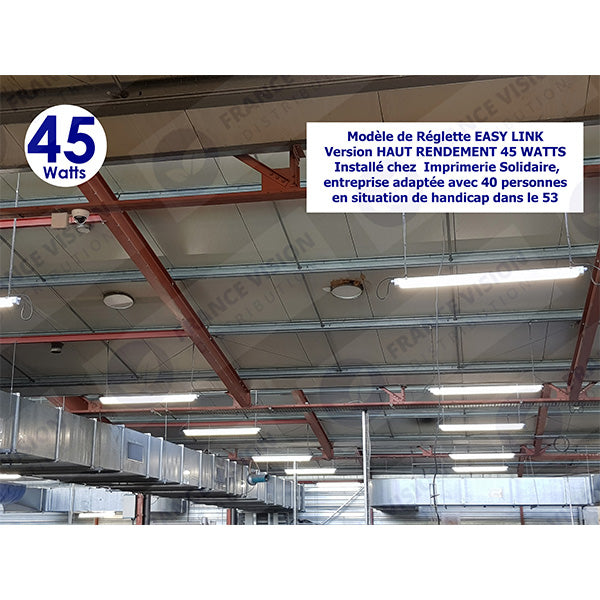

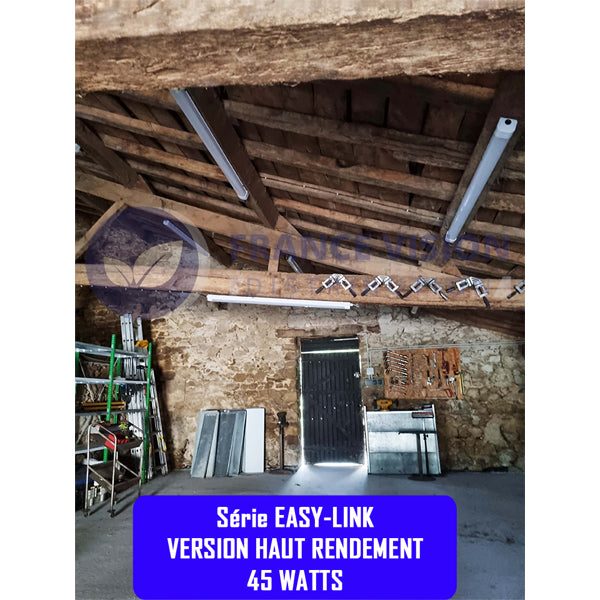

Modèle EASY LINK Version - HAUT RENDEMENT - 45 Watts
Installé chez
Imprimerie Solidaire, entreprise adaptée avec 40 personnes en situation de handicap dans le 53

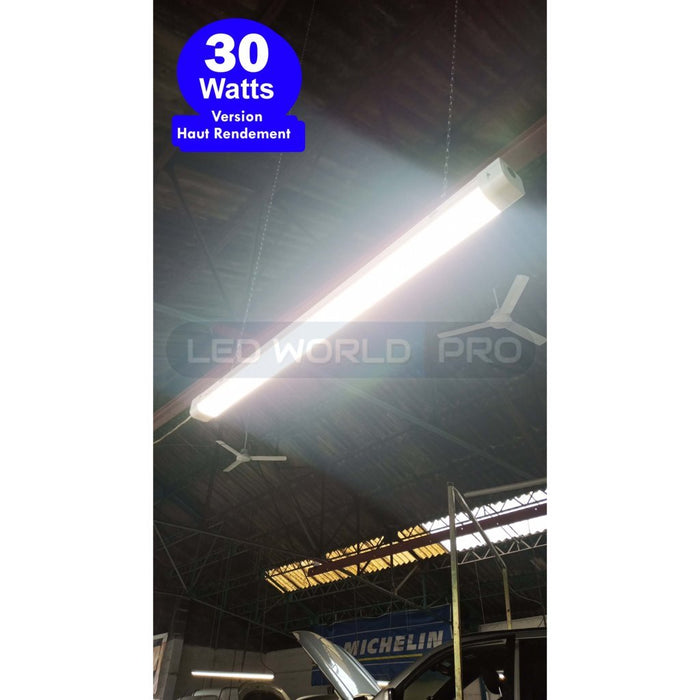

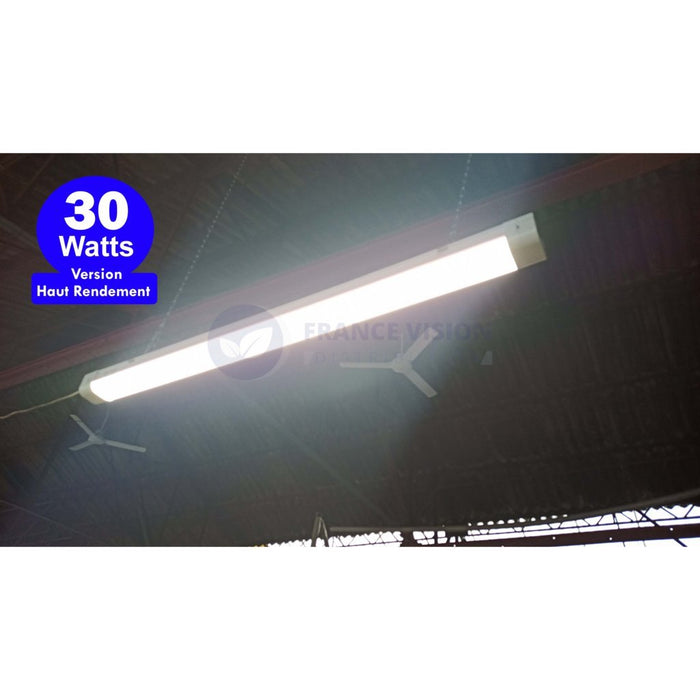

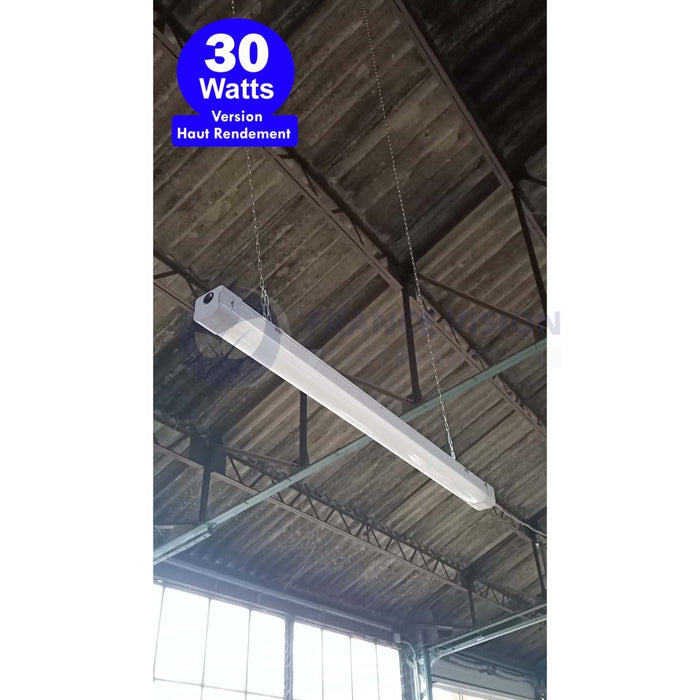

Modèle EASY- LINK Haut Rendement - 30 Watts - Installé chez nos clients

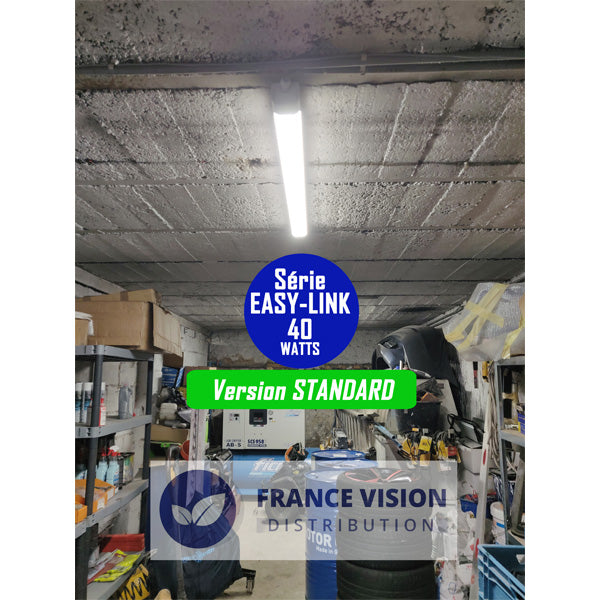

Modèle EASY-LINK Version STANDARD - 40 Watts - Installé chez nos clients

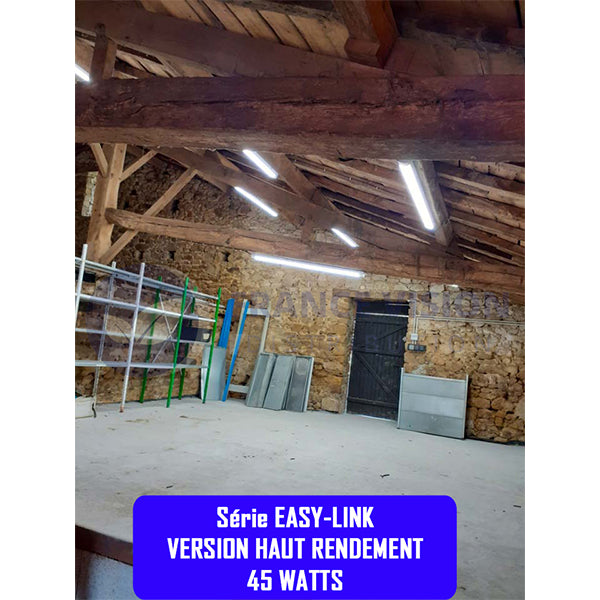

Modèle EASY-LINK - Version Haut Rendement - 45 Watts
Installé chez nos clients !

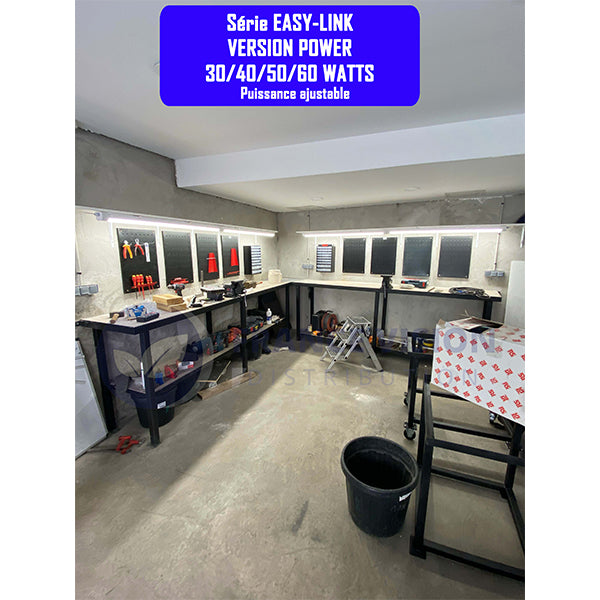

Modèle EASY-LINK - Version POWER - 30/40/50/60 Watts (Puissance ajustable)
Installé chez nos clients !
